Talkmaster-Anrufbeantworter: An Fritzbox mit PrimuX-SIP-Adapter

» Übersicht» Audio und Video» Screenshots» Leistungsmerkmale» FAQ» Preise

Konfiguration PrimuX-SIP-Adapter und Talkmaster-Anrufbeantworter

Einstellungen am PrimuX-SIP-Adapter

Der PrimuX-SIP-Adapter ist eine Software des Herstellers Gerdes AG. Er erweitert den CAPI-Treiber und kann entweder zusätzlich zu PrimuX-ISDN-Adaptern oder alleine verwendet werden. Allgemeine Informationen zur Konfiguration des SIP-Adapters finden Sie hier.

Der SIP-Adapter ist das Interface, d. h. das technische Bindeglied zwischen dem VoIP-Anschluss der AVM Fritzbox und dem Talkmaster-Anrufbeantworter. Hier lesen Sie, wie Sie erstens den SIP-Adapter und zweitens den Talkmaster-Anrufbeantworter konfigurieren. Die Anleitung gilt genauso für den Talkmaster-Anrufmonitor und die Talkmaster-Zentrale. Das u. a. Beispiel geht davon aus, dass sich der Rechner des Talkmaster-Anrufbeantworters und die Fritzbox in demselben LAN und demselben IP-Netz befinden.

  • Erste Rufnummer festlegen

    Konfiguration SIP-Adapter

    • Klicken Sie in der Konfiguration des SIP-Adapters auf "Anschluss 1". Tragen Sie als Anzeigename ein Identifikationsmerkmal des Anschlusses ein. Im o. a. Beispiel ist es **620, d. h. die Tastenfolge, die man drücken muss, um die Internrufnummer 620 zu erreichen.
    • Tragen Sie den Benutzernamen so ein, wie er in der Fritzbox definiert ist. Tragen Sie als "Lokale Domäne" und "Standard Domäne" den Namen oder die IP-Adresse der Fritzbox ein.
    • Wählen Sie in der Zeile "Netzwerkadapter" den Adapter aus, der die Verbindung zur Fritzbox herstellt.
    • Ändern Sie den Wert in der Zeile "Port". Es handelt sich um den "Source Port", d.h. den UDP-Port, den der SIP-Adapter zum Anmelden an der Fritzbox verwendet. Dieser Port muss für jede Rufnummer eindeutig sein. Im o. a. Beispiel ist es der Port 25000.
    • Tragen Sie in der Zeile "Anzahl verfügbarer Kanäle" 1 ein. Pro Anschluss ist dann eine Telefonverbindung zur Zeit möglich.
    • Die Zeile "Codecs" und den Abschnitt "RTP" lassen Sie unverändert.
    • Klicken Sie auf das + vor "Registrar". Tragen Sie in der Zeile "Server Adresse" den Namen oder die IP-Adresse der Fritzbox ein.
    • Tragen Sie bei "Server User" den Benutzernamen so ein, wie er in der Fritzbox definiert ist.
    • "Server Port" lassen Sie unverändert auf 5060.
    • In der Zeile "Server Passwort" tragen Sie das Kennwort ein, das Sie vorher in der Fritzbox-Konfiguration gespeichert haben.

  • Zusätzliche Rufnummer(n) festlegen
    • Klicken Sie mit der rechten Maustaste auf "PrimuX SIP Adapter". Es erscheint ein Kontextmenü mit einer einzigen Auswahl:

      Konfiguration SIP-Adapter

    • Klicken Sie mit der linken Maustaste auf "Controller hinzufügen". Es erscheint die Zeile "Anschluss 2". Nehmen Sie dort Angaben so vor, wie es oben beschrieben ist. Anzeigename, Benutzername, Port und Server User müssen sich von denen des Anschlusses 1 unterscheiden.

    • Wiederholen Sie ggf. den Vorgang, bis die gewünschte Anzahl von Anschlüssen erreicht ist.
      Hinweis: Die gewünschte Anzahl von Gesprächskanälen wird durch einen USB-Dongle oder durch einen Schlüssel auf Basis der MAC-Adresse der Netzwerkkarte freigeschaltet.
      Sie dürfen mehr Anschlüsse eintragen als durch die Lizensierung erlaubt. Das ist dann sinnvoll, wenn Sie mehr als 1 Set verwenden. Jedoch stoßen zusätzliche Anrufer immer dann auf den Besetztzustand, wenn über alle Anschlüsse hinweg die lizensierte Höchstzahl gleichzeitig benutzter Verbindungen erreicht ist.
  • Klicken Sie im Menü "Datei" auf "Aktivieren". Der Treiber meldet dann die Rufnummer(n) an der Fritzbox an. Während dieses Vorgangs darf die Talkmaster-Software nicht gestartet sein. Beim nächsten Hochfahren von Windows findet der Vorgang automatisch statt. Technisch ausgedrückt: Während des Windows-Startvorgangs sendet der SIP-Adapter den SIP-Befehl REGISTER automatisch an die Fritzbox, um die eingetragenen Benutzer anzumelden.


Einstellungen in der Talkmaster-Software

  • Legen Sie in den Einstellungen des gewünschten Sets fest, auf welchen externen Rufnummern Anrufe angenommen werden sollen.

    Konfiguration Talkmaster-Anrufbeantworter

    Beispiel: Das o. a. Bild zeigt die Rufnummer 53530770.
    Hinweis 1: Bei Anruf von innen melden die aktuellen Modelle der Fritzbox die VoIP-Internrufnummer **9, was laut Fritzbox-Dokumentation dem Sammelruf vorbehalten sein sollte.
    Hinweis 2: Mit einer älteren Firmware hat die Fritzbox als ankommende Rufnummer sowohl bei Anruf von außen als auch von innen den Benutzernamen des internen Anschlusses gemeldet. Wenn Sie versuchsweise "*" eintragen, sehen Sie in der Anrufliste des Talkmaster-Viewers, welche Rufnummer die Fritzbox meldet. Tragen Sie dann die Rufnummer(n) ein.

  • Wenn Sie abgehende Anrufe erlauben wollen, z. B. mittels Rückruf aus der Anrufliste, setzen Sie unter "Allgemein" einen Haken in der Zeile "Abgehende Anrufe". Legen Sie dort die abgehende Rufnummer fest.

    Hinweis: Der Zweck eines Rückrufs aus der Anrufliste besteht darin, dass Sie mittels Mausklick eine Verbindung zum Anrufer herstellen können. Es klingelt zunächst das von Ihnen vordefinierte eigene Telefon. Sie nehmen den Anruf an. Danach wird die Verbindung zum Anrufer hergestellt.

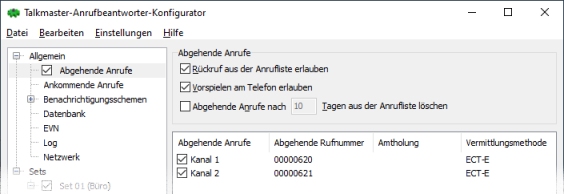

    Konfiguration Talkmaster-Anrufbeantworter

    Beispiel: Das o. a. Bild zeigt die Benutzernamen 00000620 und 00000621. Die Software benutzt sie dann, wenn sie auf dem jeweiligen Kanal einen Rückruf aus der Anrufliste des Talkmaster-Viewers beginnt oder Sprachaufzeichungen am Telefon vorspielt.

Stand vom 10.01.2024
